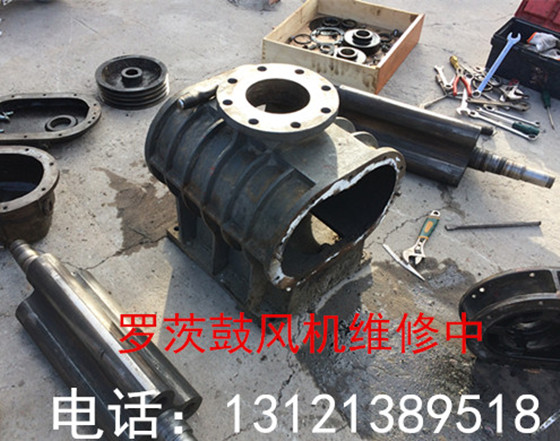

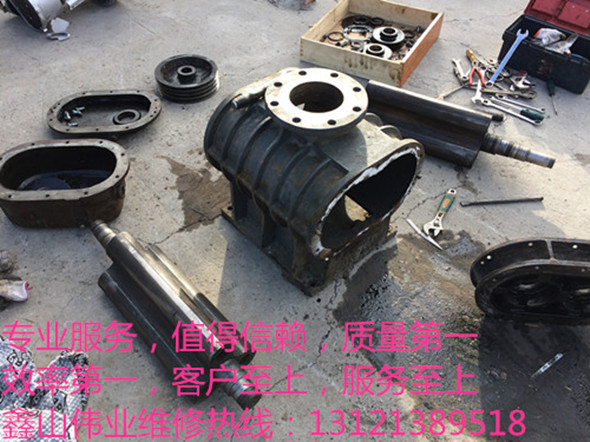

真空泵选型的基本原则 ①卖方应根据给定气体组分核算比热容、压缩系数及其他压缩机设计所需的气体物性参数等 ②机组性能必须满足并能在规定的操作下连续安全运转。其使用寿命最少为20年且预 期的不间断连续操作时间最少为3年。AP1617—2002要求的预期不间断连续操作时间提高到5年 ③卖方应保证额定工况下的流量和压头无负容差,轴功率容差在0~4%之间 ④压缩机压力流量的性能曲线从额定点到喘振点应连续上升 ⑤机壳的设计压力至少应等于最高吸入压力与跳闸转速时所有规定工况条件的最恶劣 的组合条件下操作压缩机可能产生的最大升压之和,或等于买方规定的安全阀设定值。 ⑥除非另有规定,当压力超过3.923MPa(G)时或当氢分压超过1.38MPa(G)时机壳应为筒型结构 ⑦所有内部密封处应设置可更换的迷宫密封元件,以减少内部泄漏量。优先选用静止式易更换的迷宫密封。 ⑧在所有规定的运行条件范围内,包括启动和停车,轴封应能防止工艺气体向大气泄 漏或密封介质向压缩机内泄漏。密封应适应启动、停车和买方规定的各种其他特殊运行时进口条件的变化 真空泵维修轴封和轴套应便于检查和更换,且不必拆卸轴向剖分的上机壳或径向剖分的端盖。①0轴封可以采用迷宫密封、碳环密封、机械密封(接触型)、液膜密封和干气密封等干气密封除另有说明外,应采用串联密封。
当需要注入缓冲气时,卖方应提供与此有关的部分设施 ①轴承应采用压力润滑。径向轴承应是套筒式或可倾瓦式,水平剖分结构,钢质壳体带可更换的衬里或瓦块。止推轴承应是扇形瓦块式,能承受两个方向的轴向推力 0卖方应对压缩机及压缩机驱动机组进行临界转速分析。如临界转速与操作转速的隔离裕度不满足标准中的规定值时,转子应进行高速动平衡试验 0卖方应对压缩机驱动机组的各组件进行扭转分析,其共振频率至少应低于操作转速0%或高于脱扣转速10% ⑩转子的主要部件,如叶轮、轴、联轴器、齿轮、平衡盘等都应分别单独进行动平衡 ①润滑和密封油系统应符合API614最新版次的要求。油系统应包括油箱、脱气槽、 高位槽、原、过器、冷知器、压力表、阀及调节阀的阀体和阀盖等设备。从过滤器出口到 压缩机和驱动机机组的供油管应采用不锈钢管 的辅助油泵,一且主油泵出现故障或由于其他原因引起压力降,辅助油泵应能自动后多力 ⑥主油泵应由单独的汽轮机驱动,还应设置一台由单独的电动机驱动的全流量和 ①油箱容量应满足在最低操作液位下保持8min的正常供油量。油箱应设置可更换的蒸汽加热盘管在油箱外部,汕箱应有排气孔,以防超压 0油过滤器应是全流量双联型油过滤器,过滤精度不低于10m。配有连续工作的切换阀。在设计温度和流量下,清洁的油过滤器压力降不应超过0.035MPa ⑨油冷却器应采用双联型油冷却器,并联配管、带连续工作的切换阀。冷却水应在管 侧。清洁水侧的压力降不应超过0.07MPa,且油压应高于冷却水压力, ⑨对于油膜密封型压缩机,应设置碳钢制密封油高位槽。槽的尺寸应满足:高于低液 位报警的容量,可供2min正常油封流量,并包括从低液位报警到跳闸期间3min的流量另加至少1omin的停车过程需要的流量。如用户要求或所有润滑油泵都由电动机驱动,又 无一与不间断电源相连,压缩机组应设置润滑油高位油槽 电动机或汽轮机驱动的机组,驱动机的铭牌额 少应为压缩机定轴功率(包括传动损失)的10%定值按能连续输出的最大功率计,至 ②对于燃气轮机驱动的机组,在现场额定条件下,燃气轮机的最大连续输出功率,原则上,至少应是压缩机设计轴功率(包括传动损失)的110%工对到① ②齿轮箱应符合AP1613的要求,其额定值至少应为被驱动压缩机的额定功率的110% 联轴器应符合API671标准的规定。联轴器与轴连接处应能在最大预期转矩的175 和所有操作转速中预期最大传递转矩的1%条件下连续使用
