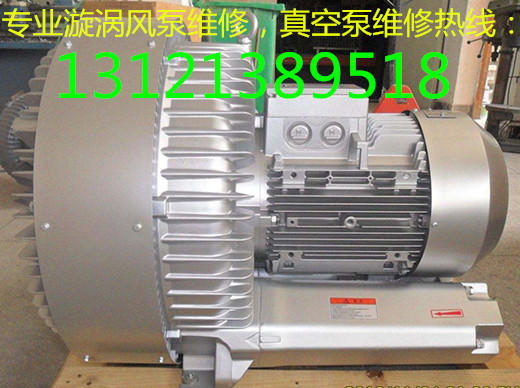

涡旋式真空泵维修，是怎么样的？涡旋式风泵维修。涡旋式真空泵(简称涡旋泵)是近年来开发出的一种新型干式真空泵。它具有如下优点 (1)间隙小、泄漏少,具有较高的压缩比,在较宽的压力范围内有稳定的抽速; (2)结构简单,零部件少; (3)工作压力范围宽,由于压缩腔容积的变化是连续的,因而驱动扭矩变化小,功率变 化小; (4)振动噪声小,可靠性高 由于其性能优越,涡旋泵作为一种新型的无油泵在国内、外真空行业内越来越引起人们的 重视。近来,人们对涡旋式压缩机的研究越来越多。涡旋式无油真空泵是由涡旋式压缩机演化 而来的。涡旋泵的研制和生产主要集中在美国、日本和英国。 7.5.2.2涡旋泵的工作原理 涡旋泵的基本结构(图7-81),主要包括左定子、右定子、转子、曲轴、防自转机构、进 气口、排气口等部分。气体在由涡旋定子和涡旋转子组成的月牙腔内压缩,涡旋定子固定在机 架的周边上,在涡旋定子的周边上开有吸气口,在转子和定子涡旋体中心部开有排气口。涡旋 转子随着曲轴的回转以偏心量R作半径绕定子中心作公转运动。
涡旋转子还受防自转机构的 约束;不能自转,始终保持着一种固定的姿势,其中心绕涡旋定子的中心作半径为Rar的圆周 运动。 两个涡旋定子和涡旋转子的涡线基本相同,只要将两者的相位错开180°,并且各自中心保 持相距Rm即可组合而成。结果在两个涡旋体之间形成了一系列月牙形压缩腔。图7-82表示涡 旋转子中心每回转90°按顺时针方向作圆周运动时的状态。图7-82(a)表示吸气结束后,涡旋 体外圆周的压缩室处于关闭状态。由此可以设想压缩机构是压缩腔一面向中心处移动,压缩腔 的容积一面连续地逐渐变小,一个压缩腔从吸气,经压缩,最后排气的全过程。
